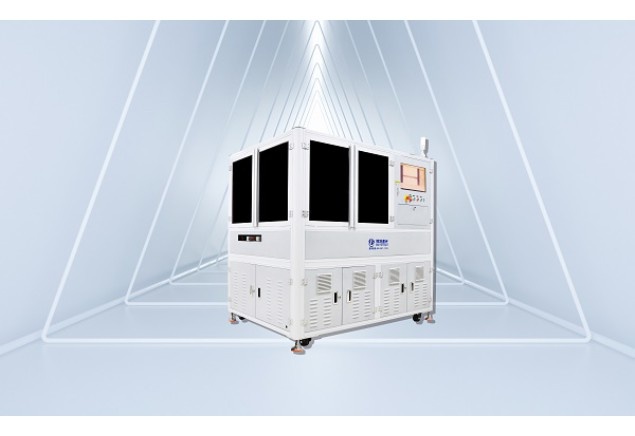

PCB在線激光鐳雕機參數的作用

一、激光功率參數

激光功率是PCB在線激光鐳雕機最核心的參數之一，直接影響加工效果和生產效率。功率參數通常以瓦特(W)為單位，范圍從幾瓦到上百瓦不等。適當提高激光功率可以增加鐳雕深度和速度，但過高的功率會導致材料燒蝕過度、邊緣碳化等問題。對于不同材質的PCB板（如FR-4、鋁基板、陶瓷基板等），需要調整相應的功率參數。例如，雕刻銅層通常需要較高功率（30-50W），而阻焊層雕刻則適用較低功率（10-20W）。功率參數的精確控制還能影響加工精度，較高功率可能導致熱影響區擴大，降低精細線路的加工質量。

二、雕刻速度參數

雕刻速度參數決定了激光頭移動的快慢，單位通常為毫米/秒(mm/s)或米/分鐘(m/min)。速度參數與激光功率需要協同調整：高速雕刻需配合較高功率以保持雕刻深度一致，而低速雕刻則可使用較低功率實現精細加工。速度參數直接影響生產效率，高速雕刻可縮短單板加工時間，提升產能。但對于高精度要求的HDI板或微小字符雕刻，需適當降低速度以保證質量。速度參數還需考慮加速度設置，高加速度可實現更銳利的轉角處理，這對精細電路圖案尤為重要。

三、脈沖頻率參數

脈沖頻率（單位kHz）決定了激光脈沖的密集程度，對加工質量和效率有顯著影響。高頻脈沖（如80-100kHz）適合精細表面處理，能產生更平滑的邊緣；低頻脈沖（20-50kHz）則適用于深度雕刻和材料去除。對于不同材料，最佳脈沖頻率各異：金屬層雕刻通常需要較高頻率以減少熱堆積，而有機材料如阻焊層則可使用較低頻率。頻率參數還與激光光斑重疊率相關，影響加工表面的連續性和均勻性。合理設置脈沖頻率可有效控制熱影響區，減少PCB材料的熱變形。

四、光斑大小參數

光斑直徑是決定雕刻精度的關鍵參數，通常在0.01-0.1mm范圍內可調。小光斑（20-30μm）可實現超精細加工，適合微小二維碼、高密度線路標記；較大光斑（50-100μm）則用于大面積填充或快速粗加工。光斑大小直接影響最小線寬和字符清晰度，是HDI板加工的重要考量因素。通過光學變焦系統動態調整光斑大小，可實現在同一加工過程中不同精度要求的區域處理。光斑質量（如圓度、能量分布均勻性）也會影響最終雕刻效果。

五、離焦量參數

離焦量指激光焦點相對于材料表面的位置，是常被忽視但至關重要的參數。正離焦（焦點在材料上方）可擴大有效光斑面積，適合淺表處理；負離焦（焦點進入材料內部）則增加能量密度，適合深度雕刻。對于多層PCB板，通過精確控制離焦量可實現不同層的選擇性加工，如單獨雕刻銅層而不損傷基材。離焦量還與景深相關，影響不平整表面上的加工一致性。自動對焦系統的精度直接決定了離焦量控制的準確性。

六、輔助氣體參數

輔助氣體類型（空氣、氮?dú)?、氧氣等）和壓力參?shù)對加工效果有顯著影響。氧氣輔助可增強金屬材料的氧化雕刻效果；氮?dú)獾榷栊詺怏w則用于防止材料氧化，保持清潔邊緣。氣體壓力（通常0.2-0.8MPa）影響熔渣清除效果，壓力不足會導致殘留物堆積，過高則可能干擾激光束。對于敏感元器件區域，還需考慮氣體噴射角度和范圍，避免機械沖擊損壞脆弱部件。氣體參數設置不當可能導致雕刻深度不均勻或表面污染。

七、總結

PCB在線激光鐳雕機的各項參數構成一個相互關聯的系統，需要根據具體材料特性、加工要求和設備性能進行綜合優化?，F(xiàn)代智能鐳雕機通過工藝數據庫和自適應控制系統，能夠自動匹配最佳參數組合，但仍需工程師深入理解參數間的相互作用機制。精確的參數控制不僅能提高加工質量和效率，還能延長激光器壽命，降低生產成本。隨著PCB向高密度、多層化發展，激光鐳雕參數優化將變得更加關鍵。

PCB在線激光鐳雕機參數設置指南

一、設備概述

PCB在線激光鐳雕機是用于印刷電路板(PCB)表面標記的高精度設備，通過激光技術在PCB表面雕刻文字、符號、二維碼等信息。型號250409086的激光鐳雕機采用先進的激光技術，具有高精度、高速度和非接觸加工等特點。

二、核心參數設置

1. 激光功率參數

– 功率范圍：10%-100%可調（推薦30-70%）

– 功率調節原則：根據材料類型和雕刻深度需求調整

– FR4材料：40-60%

– 阻焊油墨：30-50%

– 金屬表面：60-80%

– 脈沖頻率：20-100kHz（標準設置為50kHz）

2. 運動控制參數

– 雕刻速度：100-2000mm/s（常規設置為500-800mm/s）

– 加速度：500-3000mm/s2（推薦1500mm/s2）

– 重復定位精度：±0.01mm

– 最小線寬：0.05mm

3. 光學系統參數

– 聚焦鏡焦距：100mm/160mm可選

– 光斑直徑：0.02-0.1mm（標準0.05mm）

– Z軸行程：0-100mm（自動對焦）

三、工藝參數優化

1. 字符質量調節

– 填充間距：0.02-0.1mm（影響字符連續性）

– 填充角度：0°/90°/45°可選

– 邊緣平滑度：通過調整掃描速度與功率比實現

2. 二維碼/條形碼設置

– 最小模塊尺寸：0.1mm

– 糾錯等級：L/M/Q/H可選

– 空白區寬度：≥4倍模塊寬度

3. 多層板參數

– 穿透深度控制：通過功率與速度組合調節

– 層間識別：使用不同功率進行分層標記

四、材料適配參數

| 材料類型 | 推薦功率(%) | 速度(mm/s) | 頻率(kHz) | 備注 |

||||-||

| FR4基板 | 50-60| 600-800| 50 | 標準設置 |

| 阻焊綠油 | 35-45| 700-900| 60 | 防燒焦 |

| 銅箔| 65-75| 400-600| 40 | 高反光材料 |

| 鋁基板| 60-70| 500-700| 45 | 需散熱 |

五、維護與校準參數

1. 日常校準：

– 光路校準：每周一次

– 焦距校準：每次換料后

– 平臺水平校準：每月一次

2. 維護周期參數：

– 激光器冷卻系統檢查：每500小時

– 光學鏡片清潔：每200小時

– 導軌潤滑：每300小時

六、安全參數設置

1. 防護參數：

– 安全光柵響應時間：<10ms - 急停響應時間：<5ms - 激光防護等級：Class 1 2. 環境參數： - 工作溫度：15-30℃ - 濕度范圍：30-70%RH - 電源穩定性：±5% 七、高級功能參數 1. 智能識別設置： - PCB定位精度：±0.05mm - 自動對焦范圍：±2mm - 條碼識別率：≥99.9% 2. 網絡參數： - 通信協議：TCP/IP - 數據傳輸速率：100Mbps - 遠程監控延遲：<100ms 通過合理設置上述參數，250409086型PCB在線激光鐳雕機可達到最佳工作狀態，實現高效率、高質量的PCB標記作業。操作人員應根據具體材料特性和加工要求進行微調，并定期進行設備校準和維護，以確保長期穩定的加工性能。

PCB在線激光鐳雕機使用教程

一、設備簡介

PCB在線激光鐳雕機是一種專為印刷電路板(PCB)行業設計的高精度激光標記設備，型號250409087。該設備采用先進的激光技術，可在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、logo及各種文字圖案，具有非接觸、高精度、高效率等特點。

二、安全注意事項

1. 操作前必須佩戴專用激光防護眼鏡

2. 設備運行時禁止打開防護罩

3. 確保工作區域通風良好

4. 禁止在設備運行時進行維護操作

5. 設備必須可靠接地

三、操作前準備

1. 設備檢查：

– 確認電源連接正常(220V±10%，50Hz)

– 檢查激光器冷卻系統工作正常

– 確認排風系統暢通

2. 材料準備：

– 待加工PCB板

– 清潔無塵布

– 專用夾具

3. 軟件準備：

– 安裝專用鐳雕軟件

– 導入或設計需要雕刻的圖形文件

四、操作步驟

1. 開機流程

1) 打開主電源開關

2) 啟動計算機控制系統

3) 開啟激光器電源(等待30秒預熱)

4) 運行鐳雕控制軟件

2. 參數設置

1) 根據PCB材質選擇合適參數：

– FR4材料：功率30-50%，速度500-800mm/s

– 鋁基板：功率40-60%，速度300-500mm/s

– 陶瓷板：功率20-40%，速度600-1000mm/s

2) 設置雕刻深度(通常0.01-0.05mm)

3) 調整焦距(使用對焦工具精確測量)

3. 定位校準

1) 將PCB板放入工作臺并固定

2) 使用攝像頭進行視覺定位

3) 通過軟件微調坐標位置

4) 進行試刻并檢查位置精度

4. 批量加工

1) 設置自動送料參數(如使用)

2) 定義加工序列

3) 啟動自動加工模式

4) 監控加工過程

五、常見問題處理

1. 雕刻不清晰：

– 檢查激光功率設置

– 清潔光學鏡片

– 重新對焦

2. 位置偏移：

– 重新校準視覺系統

– 檢查夾具是否松動

– 確認PCB定位基準

3. 設備報警：

– 查看報警代碼

– 檢查散熱系統

– 聯系技術人員

六、日常維護

1. 每日清潔光學鏡片(使用專用清潔劑和無塵布)

2. 每周檢查導軌潤滑情況

3. 每月清理排風系統

4. 每季度專業校準光學系統

七、關機步驟

1. 關閉激光器電源

2. 退出控制軟件

3. 關閉計算機

4. 切斷主電源

5. 清潔工作臺

注意事項

1. 本設備需由經過培訓的人員操作

2. 禁止修改激光器出廠參數

3. 不同材料需進行參數測試后再批量加工

4. 定期備份重要參數設置

通過本教程，操作人員應能安全、高效地使用250409087型PCB在線激光鐳雕機完成各種標記任務。如需更詳細的技術支持，請參閱設備附帶的技術手冊或聯系廠家售后服務。
