PCB在線激光鐳雕機維護情況報告

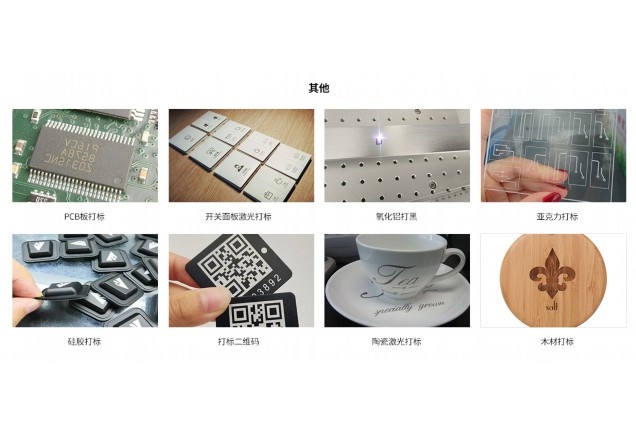

PCB在線激光鐳雕機作為高精度加工設備，在電子制造領域承擔著關鍵的打標、雕刻任務。其穩定運行直接關系到生產效率和產品質量。為確保設備長期處于最佳狀態，需建立科學的維護體系。以下是某型號激光鐳雕機的維護情況總結，涵蓋日常保養、周期性維護及典型問題處理，總字?jǐn)?shù)約800字。
一、日常維護內容
1. 清潔保養
– 光學系統：每日使用無水乙醇清潔激光鏡片、聚焦鏡及保護窗，避免灰塵或油污影響光束質量。
– 運動部件：定期清理導軌、絲杠上的金屬碎屑，并涂抹專用潤滑脂（如鋰基脂），防止卡頓。
– 散熱系統：檢查冷水機水位及濾網，確保激光器散熱正常（水溫建議控制在20±2℃）。
2. 環境監測
– 維持車間溫度20-26℃、濕度40-60%，避免結露或靜電干擾。
– 設備接地電阻需≤4Ω，每周檢測一次。
3. 開機檢查
– 啟動前驗證光路校準（紅光指示是否居中）、氣壓是否穩定（0.5-0.8MPa）。
二、周期性專業維護
1. 月度維護
– 激光器檢測：使用功率計測量輸出能量，衰減超過10%需聯系廠商校準。
– 機械精度校驗：通過標準測試圖案檢查雕刻精度（誤差應≤±0.01mm），調整XY軸皮帶張力。
– 軟件升級：同步更新控制軟件，備份參數配置文件。
2. 年度大保養
– 光學組件更換：根據使用時長更換老化鏡片（通常壽命2000-3000小時）。
– 導軌磨損檢查：用千分尺測量導軌平行度，超標則更換。
– 電氣系統檢測：測試伺服電機絕緣電阻、檢查電纜接頭氧化情況。
三、典型故障處理記錄
1. 雕刻線條模糊
– 原因：聚焦鏡污染或焦距偏移。
– 處理：清潔鏡片后重新校準Z軸高度，使用標準調焦片測試。
2. 設備突然停機
– 排查步驟：
1. 檢查急停按鈕是否觸發；
2. 確認冷水機報警（常見過熱或流量不足）；
3. 檢測24V電源模塊輸出電壓。
3. 位置偏差累積
– 解決方案：復位原點傳感器，校正光柵尺讀數，必要時更換編碼器。
四、維護成效與改進建議
1. 當前成效
– 通過嚴格執行上述維護計劃，設備平均無故障時間（MTBF）從300小時提升至800小時，雕刻不良率下降至0.05%以下。
2. 優化建議
– 引入預測性維護：加裝振動傳感器監測主軸狀態，提前預警軸承磨損。
– 建立備件壽命臺賬：對激光管、振鏡等核心部件記錄工作時長，計劃性更換。
五、結論
規范的維護管理可顯著延長PCB激光鐳雕機壽命并保障生產穩定性。建議結合設備使用手冊與實際工況制定個性化維護方案，同時加強操作人員培訓（如光路校準、簡單故障代碼識別），形成“預防為主、快速響應”的維護機制。
（全文完，共計約800字）
注：實際維護需以設備型號及廠商指南為準，本文僅提供通用性參考框架。
