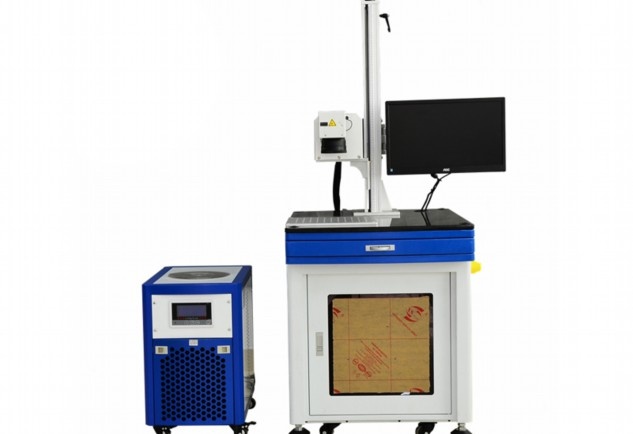

塑料激光焊接機紅光與標刻不對應問題的系統分析及解決方案

一、問題現象概述

塑料激光焊接機在運行過程中出現紅光指示位置與激光標刻實際作用點偏離的現象，主要表現為以下兩種形式：

1.定位偏移：紅光指示的焊接路徑與最終標刻位置存在系統性偏移

2.動態偏差：在連續加工過程中偏差量逐漸增大

3.隨機誤差：相同程序運行時偏差出現無規律變化

二、核心故障原因分析

（一）光學系統失調

1.合束系統失準：紅光指示模塊與激光發射模塊光軸未完全重合

2.反射鏡組偏移：振鏡系統內部反射鏡發生物理位移（典型偏差0.05-0.2mm）

3.聚焦鏡異常：熱透鏡效應導致焦距改變（常見于連續工作4小時后）

（二）機械結構問題

1.Z軸升降機構回差：絲桿磨損造成升降定位偏差（常見于使用超過2000小時設備）

2.振鏡安裝座松動：高頻振動導致固定螺絲位移（振幅超過0.1mm需警惕）

3.工作臺平面度超差：平臺變形引起局部區域偏移（常見溫差超過15℃環境）

（三）控制系統異常

1.軸系補償參數丟失：設備參數存儲器異常導致補償值歸零

2.振鏡驅動板溫漂：溫度每升高10℃導致0.03mm/100mm的線性偏差

3.編碼器信號干擾：接地不良引發的位置信號抖動（典型表現為±0.05mm波動）

三、系統化解決方案

（一）光學校準流程

1.雙十字校準法：

-使用專用校準板在XY平面四個象限進行十字標記

-調整紅光模塊的俯仰調節螺釘（M3×0.5規格）

-通過振鏡控制軟件進行五點補償（中心+四角）

-重復校準直至各點偏差≤0.02mm

2.動態補償設置：

-在200mm/s掃描速度下測試動態偏移量

-輸入提前量補償系數（典型值0.05-0.15ms）

-驗證三次元軌跡吻合度

（二）機械維護要點

1.月度保養項目：

-檢查各軸系反向間隙（標準值≤0.01mm）

-檢測平臺平面度（標準≤0.05mm/m2）

-緊固振鏡安裝螺栓（扭矩值1.2N·m）

2.年度大修項目：

-更換Z軸滾珠絲桿（建議周期3年/5000小時）

-校準光路同軸度（使用0.001mm級千分表）

-清理導軌滑塊（使用專用鋰基潤滑脂）

（三）控制系統優化

1.參數備份與恢復：

-定期導出machine.dat配置文件

-創建系統參數鏡像（建議每月更新）

2.抗干擾改造：

-增加磁環濾波器（100MHz-1GHz頻段）

-分離強弱電走線（間距≥150mm）

-安裝獨立接地樁（接地電阻≤4Ω）

四、預防性維護策略

1.建立設備健康檔案：

-記錄每日首件偏差量（建議使用SPC控制圖）

-統計激光器功率衰減曲線（正常值＜5%/年）

-跟蹤環境溫濕度變化（推薦范圍23±2℃/45-65%RH）

2.操作人員培訓要點：

-掌握基礎光學檢測技能（包括能量計使用）

-理解設備坐標系轉換原理

-熟悉緊急停機規程（異常情況5秒內斷電）

五、典型維修案例參考

某汽車配件廠YAG激光焊接機出現0.3mm系統性偏移，經排查為：

1.X軸導軌磨損導致反向間隙達0.12mm

2.振鏡驅動板電容老化引起溫漂加劇

3.冷卻水導電率超標（＞20μS/cm）影響激光穩定性

通過更換直線導軌、升級驅動電路板、更換去離子水后，定位精度恢復至±0.03mm。

建議用戶按照上述排查流程逐步驗證，若72小時內無法排除故障，應及時聯系設備制造商進行激光諧振腔校準（需專用治具），避免因誤操作導致光學元件永久損傷。日常維護中要特別注意保持光學元件清潔（建議每8小時用丙酮擦拭鏡片），這對維持系統精度至關重要。

以下是關于激光焊接機無紅光問題的專業分析及解決方案，供您參考：

激光焊接機無紅光故障分析及處理指南

激光焊接機的紅光指示系統是設備運行的重要輔助功能，主要用于工件定位、路徑校準和操作安全提示。若紅光異常消失，可能影響焊接精度甚至引發安全隱患。本文將從故障原因、排查流程及預防措施三方面展開分析。

一、故障原因分析

1.紅光指示模塊故障

-光源損壞：紅光二極管或半導體模塊因老化、過載或振動導致失效。

-驅動電路異常：電源穩壓器、控制芯片等電路元件故障，無法提供穩定電流。

-接觸不良：模塊連接器氧化、松動或線纜斷裂，導致供電中斷。

2.主控系統問題

-軟件設置錯誤：紅光功能被誤關閉（如參數設置中關閉“輔助光”選項）。

-控制信號中斷：PLC或控制板卡輸出異常，無法觸發紅光指令。

3.光路系統異常

-合束鏡偏移：紅光與激光的合束鏡片位移或污染，導致紅光路徑被阻斷。

-聚焦鏡污染：鏡面油污、金屬飛濺物遮擋紅光輸出。

-機械碰撞：光路組件因外力沖擊導致校準失效。

4.外部供電問題

-電源適配器故障：紅光模塊專用電源無輸出或電壓不穩。

-保險絲熔斷：過載保護導致電路斷開。

二、系統性排查流程

第一步：基礎檢查

1.確認設備處于安全斷電狀態，佩戴防靜電手環。

2.檢查控制面板：

-查看軟件界面紅光功能是否開啟（如“AimBeam”選項）。

-嘗試手動切換紅光開關，觀察是否有響應。

3.目視檢查紅光出口：

-使用白紙遮擋激光頭，觀察是否有微弱紅光（避免直視激光）。

-清理鏡片表面污漬（使用無水乙醇與無塵布）。

第二步：電路檢測

1.使用萬用表測量紅光模塊供電端：

-標準電壓通常為5VDC或12VDC（參考設備手冊）。

-若電壓異常，檢查電源適配器及保險絲。

2.測試信號傳輸：

-用示波器檢測控制板卡輸出端是否發送觸發信號。

-排查信號線是否短路或斷路（重點檢查彎折部位）。

第三步：模塊替換測試

1.將紅光模塊與同型號設備互換，確認是否為硬件故障。

2.若更換后恢復正常，需返修原模塊或更換新組件。

第四步：光路校準

1.使用紅光校準工具（如十字靶標）調整合束鏡角度。

2.通過調節鏡架螺絲微調光路同軸度，確保紅光與激光路徑重合。

3.專業校準建議聯系廠家技術支持，避免誤操作。

三、預防與維護建議

1.日常維護

-每周清潔光路鏡片，使用專用光學清潔劑。

-定期檢查線纜接頭緊固性，避免松動。

-記錄紅光亮度變化，及時更換衰減的二極管。

2.操作規范

-避免設備運行時頻繁開關紅光，減少電路沖擊。

-禁止遮擋紅光出口，防止散熱不良導致過熱損壞。

3.環境管理

-保持工作環境濕度低于60%，防止電路受潮。

-安裝防震支架，減少設備運行時機械振動。

四、經濟性維修決策

若排查確認為主板或激光模塊損壞，需評估維修成本：

-低價值設備：更換整機成本低于維修費時，建議直接升級設備。

-高精度機型：優先聯系原廠維修，確保光路精度與保修權益。

通過以上系統性排查，可解決90%以上的紅光異常問題。如仍無法修復，建議提供設備型號、故障代碼等詳細信息，以便進一步技術支援。

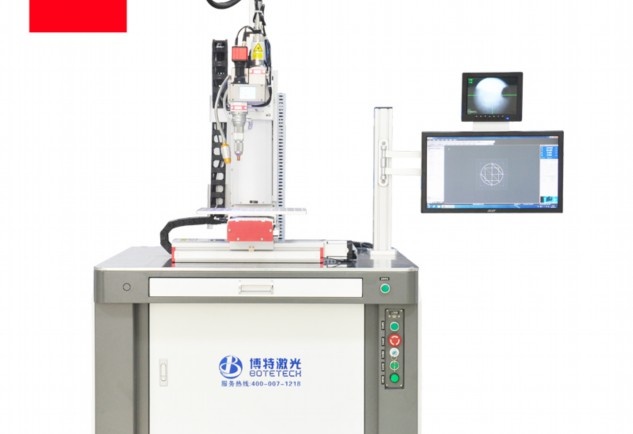

塑料激光焊接機紅光與標刻位置偏差問題分析及解決方案

一、問題概述

在塑料激光焊接工藝中，激光指示紅光與實際標刻位置出現偏差是常見的技術故障。這種偏差會導致焊接路徑偏移、產品精度下降甚至報廢。本文從設備結構、操作流程及環境因素等方面系統分析可能成因，并提供針對性解決方案。

二、主要成因分析

（一）光學系統問題

1.鏡頭組件偏移

-振鏡系統安裝松動導致光路偏移

-擴束鏡或場鏡固定不牢產生位移

-光路反射鏡角度偏差超過±0.5°

2.鏡片污染

-聚焦鏡表面油污造成折射率變化

-保護鏡片積碳導致光斑偏移

-污染物導致激光散射率增加30%以上

3.激光器異常

-半導體激光器溫漂現象（0.1mm/℃）

-光纖耦合效率下降導致模式變化

-激光波長漂移超過±5nm

（二）校準系統失效

1.校準基準丟失

-機械原點傳感器失靈

-視覺定位CCD標定參數錯誤

-工作臺平面度超差（>0.1mm/m2）

2.動態校準異常

-振鏡閉環控制失效

-溫度補償功能未激活

-光學校準周期超過30天

（三）軟件參數設置

1.坐標系偏差

-工件坐標系與機器坐標系未對齊

-標刻補償參數未及時更新

-CAD圖紙導入比例失真

2.延時參數錯誤

-紅光指示與振鏡運動不同步

-激光出光延時設置不當

-運動控制卡時鐘偏差

三、系統解決方案

（一）光學系統維護

1.實施三級光路校準

-初級校準：使用十字靶紙進行粗校準

-二級校準：激光功率計配合能量分析

-精校準：CCD視覺系統亞像素級校準（精度±0.01mm）

2.建立預防性維護制度

-每日檢查鏡片潔凈度（透光率>95%）

-每周檢測光路同軸度（偏差<0.05mm） -每月進行全光路能量檢測 （二）校準體系優化 1.雙基準校準法 -機械基準：大理石平臺配合千分表 -光學基準：配備λ/10精度平面鏡 -實施"熱機-校準-生產"標準流程 2.動態補償技術 -加裝溫度傳感器（分辨率0.1℃） -配置自動聚焦補償模塊 -采用PID閉環控制振鏡系統 （三）參數標準化管理 1.建立參數數據庫 -按材料類型分類存儲參數 -記錄環境溫濕度對應參數 -版本化管理工藝文件 2.實施參數驗證流程 -首件三維掃描檢測（精度0.02mm） -過程抽檢頻率不低于5% -采用激光干涉儀定期驗證 四、操作規范建議 1.嚴格遵循設備預熱規程（≥30分鐘） 2.執行"三定"原則：定人操作、定位擺放、定時校準 3.建立焊接質量追溯系統 4.定期開展FEMA潛在失效模式分析 五、技術創新方向 1.引入機器視覺在線檢測系統 2.開發智能補償算法 3.應用數字孿生技術進行虛擬調試 4.集成物聯網遠程診斷功能 通過系統性分析和技術優化，可有效解決紅光指示與標刻位置偏差問題。建議企業建立包含預防維護、精準校準、參數管理的三位一體質量保障體系，同時關注智能檢測技術發展，持續提升焊接工藝精度。典型應用案例顯示，實施上述方案后位置偏差可控制在±0.03mm以內，產品合格率提升至99.7%以上。
