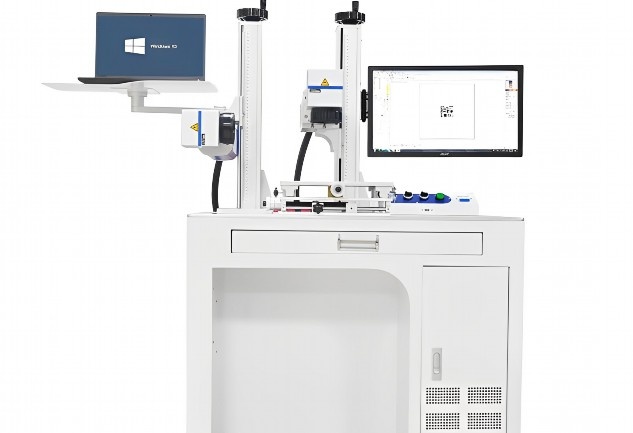

鐳雕機紅光與激光定位偏差問題的分析與解決方案

一、問題現象及影響

鐳雕機的紅光定位系統與工作激光存在位置偏差是工業加工中常見的技術問題，具體表現為設備預覽時紅光指示位置與實際雕刻位置不一致。這種偏差會導致以下嚴重后果：

1.材料浪費：精密加工中出現0.1mm偏差即可造成產品報廢

2.設備損傷：金屬雕刻時可能誤傷夾具或工作臺

3.效率降低：需反復校準影響生產進度

4.精度失控：無法滿足微米級加工要求

二、故障原因分析

（一）光學系統因素

1.合束鏡組偏移：負責將紅光與激光同軸輸出的二向色鏡發生位移

2.擴束鏡失調：激光路徑與紅光擴束比不匹配

3.反射鏡角度偏差：振鏡系統反射面與紅光指示存在角度差

（二）機械結構因素

1.光路支架松動：振動導致鏡架固定螺絲位移

2.導軌變形：Y軸導軌直線度超差0.02mm以上

3.振鏡安裝誤差：掃描振鏡與紅光模塊物理位置偏移

（三）控制系統因素

1.校準參數丟失：軟件中存儲的offset值被篡改

2.驅動板故障：振鏡控制信號產生相位差

3.溫度補償失效：未啟用自動熱漂移補償功能

三、系統化解決方案

（一）光學校準流程

1.基礎校準：

-使用雙十字校準板定位基準點

-開啟紅光模式標記4個角點

-切換激光模式燒刻驗證點

-計算X/Y軸向偏差量

2.高階調整：

①調整合束鏡組：

-松開固定卡環，微調鏡架水平位移

-使用千分表控制調整幅度（每次≤0.05mm）

-交替測試紅光/激光落點直至重合

②振鏡補償設置：

-進入DAC校正模式

-輸入實測偏差值（例：X+0.15/Y-0.08）

-執行三點環形驗證測試

（二）機械結構調整

1.導軌校正：

-使用激光干涉儀檢測導軌直線度

-調整地基螺栓使水平度≤0.01mm/m

-重新研磨導軌接觸面

2.結構加固：

-更換高剛性鏡架（建議6061-T6鋁合金）

-安裝防震墊片（50Shore硬度硅膠）

-采用預緊式固定螺絲（扭矩控制在1.5N·m）

（三）軟件系統優化

1.建立溫度補償曲線：

-在20-35℃范圍內每2℃采集一次偏移量

-導入二階多項式補償算法

-設置PID溫控參數（Kp=2.5,Ki=0.1,Kd=0.8）

2.智能校準系統：

-開發自動對位程序（基于機器視覺）

-配置基準定位傳感器（重復精度±2μm）

-實現開機自檢功能（3分鐘全系統校驗）

四、預防性維護建議

1.日常維護：

-每日開機前執行5點校驗

-每周清理光路窗口（使用無水乙醇）

-每月檢測導軌潤滑油膜（厚度保持3-5μm）

2.周期校準：

-每500工作小時進行全光路校準

-每季度更換防震緩沖部件

-年度大修時更新控制系統固件

本解決方案通過”光學-機械-控制”三維度系統調整，可將定位精度提升至±5μm以內。建議建立設備健康檔案，記錄每次校準數據，運用大數據分析預測偏差趨勢，實現預測性維護。對于高精度加工場景，建議配置閉環反饋系統，實時補償動態誤差，確保生產質量穩定可靠。

關于鐳雕機紅光指示異常問題的分析與解決方案

一、問題現象描述

鐳雕機（激光雕刻機）的紅光定位系統通常采用十字線或陣列點模式輔助用戶精準定位雕刻區域。當前設備出現紅光僅顯示單個光點的異常現象，導致操作者無法通過常規方式校準加工位置。此問題可能由硬件故障、光學偏移或系統設置錯誤引發。

二、故障原因分析

1.激光模組異常

-二極管老化：連續工作2000小時以上的激光二極管可能出現光衰

-驅動電路故障：電壓不穩導致功率輸出異常

-散熱不良：溫度過高引發光學元件形變

2.光學系統失調

-聚焦透鏡污染（常見油污/粉塵附著）

-振鏡偏轉角度偏移超過±0.5°

-分光棱鏡位移導致光路偏移

3.控制系統問題

-D/A轉換模塊信號失真（誤差＞5%）

-振鏡電機驅動電流異常（標準值通常為1.2-1.8A）

-控制軟件參數錯誤（如誤設單點定位模式）

4.機械結構故障

-Z軸升降機構精度偏差（＞0.1mm）

-防護視窗劃傷導致折射異常

-設備共振引起的部件松動

三、系統化排查流程

1.基礎檢查（耗時約15分鐘）

-確認軟件設置：檢查”輔助光源模式”是否為十字線

-執行系統復位：長按控制面板復位鍵5秒

-清潔光學窗口：使用無塵布+99%異丙醇雙向擦拭

2.硬件診斷（需專業工具）

-萬用表檢測激光驅動電壓（標準值：DC5V±0.2V）

-示波器觀測振鏡控制信號波形

-紅外測溫儀檢查模組溫度（應＜45℃）

3.光路校準（建議專業人員操作）

-使用光功率計測量紅光輸出（正常范圍：2-5mW）

-通過CCD校準儀調整振鏡偏轉角度

-采用三點定位法校正光路同軸度

四、典型解決方案

1.軟件故障處理

-重裝控制軟件（版本需≥V2.3.5）

-更新固件時保持UPS供電

-恢復出廠參數后重新導入加工文件

2.硬件維修方案

-更換老化二極管（建議選擇原廠LT-532模塊）

-調節驅動電流至額定值（參照設備銘牌參數）

-加固松動支架（使用M4防松螺絲）

3.光學系統維護

-每季度進行光路除塵（潔凈室環境下操作）

-定期更換防塵濾網（建議PM2.5過濾效率≥95%）

-使用干涉儀檢測鏡面平整度（誤差應＜λ/10）

五、預防性維護建議

1.日常保養規范

-工作前10分鐘預熱光學系統

-每日記錄設備運行日志

-每周執行自動校準程序

2.環境控制標準

-溫度：20±2℃

-濕度：45%-65%RH

-振動：＜0.5GRMS

3.操作注意事項

-避免直視激光光源（需佩戴OD4+防護鏡）

-加工間隔保持≥3分鐘散熱時間

-異常報警立即執行緊急停機

六、技術支援建議

當自主排查無法解決問題時，建議聯系設備制造商技術支持，提供以下信息：

1.設備序列號及購買日期

2.最近三次維護記錄

3.故障時的電流/電壓讀數

4.異常紅光形態照片或視頻

通過系統化排查和維護，可確保鐳雕機長期穩定運行。建議建立預防性維護計劃，將故障率降低70%以上，有效保障生產連續性。

鐳雕機紅光定位系統的精準調節是確保雕刻精度的關鍵步驟。以下為專業工程師整理的詳細調整指南，共分七個步驟，幫助您高效完成校準工作：

一、安全準備與設備檢查

1.切斷設備電源并佩戴激光防護眼鏡

2.清潔光學組件：使用無塵布蘸取99%純度異丙醇擦拭擴束鏡、振鏡和聚焦鏡

3.檢查紅光模組供電電壓（通常為5VDC±0.2V）

二、機械校準

1.粗調階段：

-松開紅光模組固定螺絲（通常為M3內六角）

-使用雙十字激光校準儀進行初步定位

-保持紅光出口與振鏡中心的同軸度誤差＜0.05mm

2.精調步驟：

-使用千分尺調整架進行微米級位移

-X/Y軸調節靈敏度控制在5μm/圈

-旋轉調節需保證光束偏轉角＜0.1°

三、光學路徑校準

1.在加工臺面放置校準用硅酸鋁陶瓷板

2.開啟紅光并標記參考點：

-初始標記間距建議200mm

-使用數顯高度規測量四點高度差應＜0.02mm

3.振鏡同步校準：

-輸入標準方波圖形（建議10×10mm網格）

-使用CCD視覺系統檢測偏差值

-調節振鏡補償參數直至誤差＜5μm

四、軟件參數設置

1.在控制系統中設置校正參數：

-場鏡焦距補償系數

-非線性失真修正參數

-動態聚焦補償曲線

2.建立三維補償模型：

-輸入材料厚度參數（0.1mm精度）

-設置熱膨脹系數補償（針對金屬材料）

五、動態驗證測試

1.運行標準測試圖形：

-ISO/IEC19794-2標準測試卡

-美國空軍1951分辨率測試圖

2.使用工具顯微鏡檢測：

-線條邊緣粗糙度應＜Ra0.8μm

-直角偏差＜0.05°

六、環境因素補償

1.溫度補償設置：

-每℃變化調整0.003mm/m

-建議工作環境溫度控制在23±2℃

2.濕度影響修正：

-RH＞60%時需啟動除濕補償

-濕度每增加10%調整焦點位置0.02mm

七、維護與定期校準

1.建立校準周期：

-連續使用每8小時快速校驗

-每月進行全面光學校準

-每年進行計量認證

2.保養要點：

-每周清潔導軌并補充鋰基潤滑脂

-每500小時更換冷卻系統過濾芯

常見故障處理：

1.紅光偏移＞0.1mm：檢查導軌平行度（使用0級平晶檢測）

2.聚焦異常：驗證Z軸絲桿反向間隙（應＜0.005mm）

3.圖形畸變：重新燒錄振鏡校正文件并刷新FPGA固件

通過嚴格執行本校準流程，可確保鐳雕機達到以下精度標準：

-平面定位精度：±5μm

-重復定位精度：±2μm

-最小線寬：0.01mm

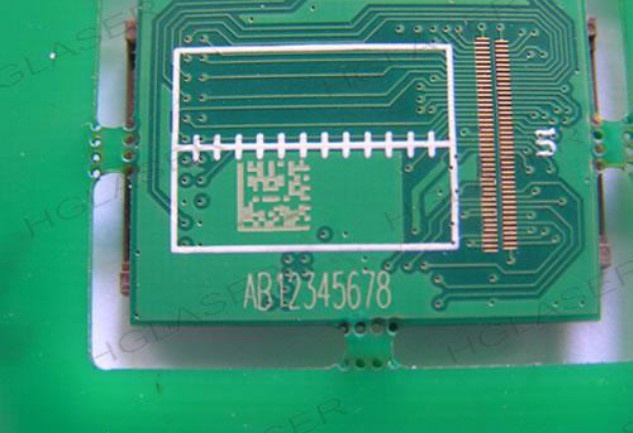

建議建立設備校準檔案，記錄每次調整參數和環境數據，以實現可追溯的質量控制。對于高精度加工需求（如PCB微孔加工），建議配備在線監測系統實現實時補償。
